Прототипирование и мелкосерийное производство пластиковых деталей сегодня доступны не только крупным заводам, но и малым мастерским благодаря технологиям 3D печати и литья пластмассы под давлением. Эти методы различаются по стоимости, скорости и качеству готовых изделий. В статье разберём, в чём суть 3D печати (FDM, SLA, SLS), что такое литьё в силиконовые формы (RTV) и литьё под давлением в металлические пресс-формы, как выбрать подходящую технологию для своего проекта и сколько это стоит. Узнать больше о современных методах производства пластиковых деталей можно на сайте, где представлена информация о 3d печати и литьё пластмассы.
3D печать и литьё решают разные задачи. 3D печать идеальна для единичных прототипов и сложных геометрий, литьё — для серийного производства (от 10 до 10 000+ деталей).
3d печать: виды и особенности
Технология послойного создания объекта по цифровой модели. Основные методы для пластиков.

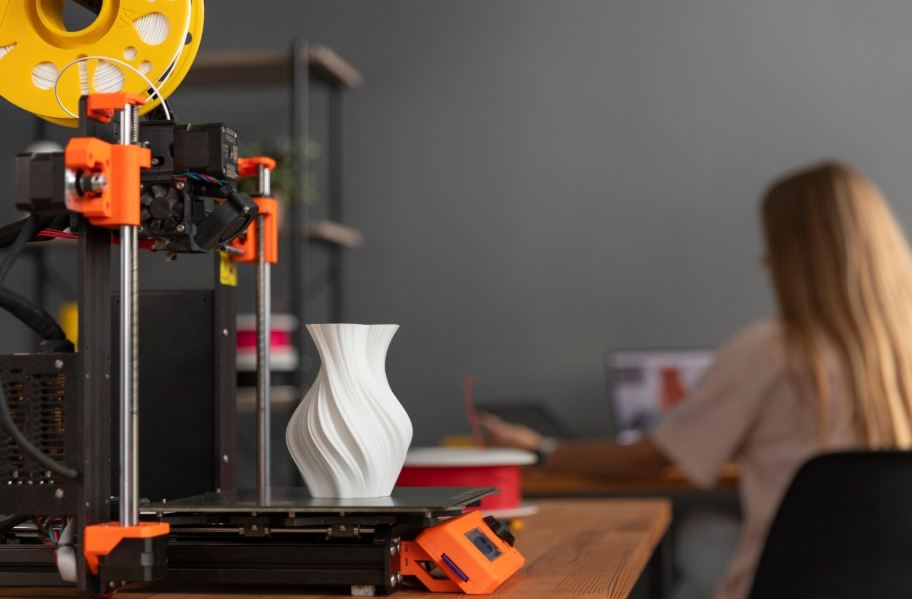

Fdm (fused deposition modeling) — наплавление нитью
Самый распространённый и бюджетный метод. Пластиковая нить (PLA, ABS, PETG, нейлон) расплавляется и выдавливается через сопло, формируя слой за слоем. Плюсы: низкая цена (принтеры от 10 000 руб), большое разнообразие материалов. Минусы: видна слоистость, прочность ниже, чем у литых деталей. Применение: прототипы, корпуса, игрушки, детали для бытового использования.
Точность: ±0,2-0,5 мм на 100 мм. Для улучшения качества можно делать постобработку (шлифовка, грунтовка, покраска).
Sla (stereolithography) — лазерная стереолитография
Жидкий фотополимер затвердевает под действием лазера. Плюсы: высокая точность (±0,05-0,1 мм), гладкая поверхность, можно печатать прозрачные и гибкие детали. Минусы: дорогие принтеры (от 100 000 руб) и расходные материалы, требуется постобработка (отмывка, досвечивание). Применение: ювелирные модели, стоматология, высокоточные прототипы, литьевые формы.
Sls (selective laser sintering) — селективное лазерное спекание
Порошковый пластик (нейлон, полипропилен) спекается лазером. Поддержки не требуются (неслежавшийся порошок служит поддержкой). Плюсы: прочные детали, можно печатать сложные геометрии, высокая производительность (много деталей за раз). Минусы: дорогие промышленные установки (от 2 млн руб). Применение: функциональные прототипы, мелкие серии (до 500 шт), детали для машиностроения.
Литьё пластмассы: когда нужно больше, чем одна деталь
Если требуется изготовить 10+ одинаковых деталей, литьё становится выгоднее 3D печати.
Литьё в силиконовые формы (rtv-lite)
Технология для мелких серий (10-500 штук). Из мастер-модели (напечатанной на 3D принтере) делается силиконовая форма (RTV-силикон). В форму заливается полиуретан, эпоксидная смола или гипс. После застывания форма разрезается, деталь извлекается. Плюсы: низкая стоимость форм (2000-10 000 руб), можно использовать разные материалы (имитация пластика, резины, камня). Минусы: низкая прочность силиконовых форм (10-20 отливок), ручной процесс. Применение: стоматология, изготовление протезов, авторские куклы, мелкие партии функциональных деталей.
Литьё под давлением (injection molding)
Профессиональный метод для массового производства (от 500 штук до миллионов). Расплавленный пластик (ABS, полипропилен, полиамид, ПК) под давлением впрыскивается в стальную или алюминиевую пресс-форму. Плюсы: высокая скорость (цикл 10-60 секунд), дешевизна детали при больших тиражах, отличная повторяемость, возможность армирования (стекловолокном). Минусы: дорогие пресс-формы (от 300 000 до 3 млн руб), длительное время изготовления формы (1-3 месяца). Применение: серийное производство (автокомпоненты, корпуса гаджетов, медицинские инструменты).
Рекомендации по выбору
Чтобы не ошибиться с технологией, задайте себе вопросы.
- Сколько деталей нужно? Если 1-2 — 3D печать. Если 100-500 — литьё в силикон. Если 1000+ — литьё под давлением.
- Какая требуется точность? Для художественных изделий достаточно FDM, для функциональных деталей — SLA или SLS, для серийных — литьё под давлением.
- Материал: PLA и фотополимеры для прототипов, ABS и полипропилен для функциональных деталей, нейлон и ПК для высоконагруженных.
- Бюджет: если нет 500 000 руб на пресс-форму — начинайте с 3D печати и литья в силикон.
Больше информации о технологиях и их стоимости можно получить на сайте 3d печать и литьё пластмассы.
Заключение: гибридный подход — часто лучшее решение
Часто оптимальным является комбинированный подход: напечатать прототип на 3D принтере, после доработки сделать силиконовую форму для партии в 200 штук, а если продукт взлетит — инвестировать в промышленную пресс-форму. Не гонитесь за дешевизной на старте: дешёвая алюминиевая форма может выдержать 10 000 циклов, но на 20 000 её потребуется менять, а замена дороже, чем сразу заказать стальную. Сотрудничайте с проверенными производителями, которые предоставляют образцы материалов и помогают оптимизировать дизайн под производство.
